Sur un chauffe-eau solaire individuel, on règle la régulation une fois et on n’y touche plus pendant des mois. Sur une installation collective en immeuble, la moindre erreur de paramétrage expose à un risque sanitaire réel. La régulation de la température de l’eau dans un circuit solaire thermique n’est pas qu’une affaire de confort ou de rendement : c’est d’abord une contrainte technique qui conditionne la sécurité, la durabilité du matériel et la conformité réglementaire.
Contrainte légionelles en solaire collectif : ce qui structure vraiment la régulation
Les articles sur la régulation solaire thermique parlent presque toujours d’optimisation énergétique. On y lit qu’il faut augmenter le captage solaire et limiter l’appoint électrique ou gaz. C’est exact, mais incomplet dès qu’on sort de la maison individuelle.
Dans les installations collectives (résidences, logements sociaux, petits immeubles), la température de stockage et de distribution de l’eau chaude sanitaire est encadrée pour maîtriser le risque microbiologique, notamment la prolifération de légionelles. Concrètement, le ballon de stockage doit maintenir l’eau au-dessus d’un seuil qui empêche le développement bactérien, et la distribution doit garantir une température suffisante au point de puisage.
Cette exigence entre parfois en tension avec la logique solaire. Un capteur thermique produit une chaleur variable selon l’ensoleillement, et la régulation doit arbitrer en permanence entre deux objectifs contradictoires : stocker un maximum de calories solaires (ce qui implique parfois de descendre en température pour augmenter le rendement des capteurs) et maintenir un seuil sanitaire non négociable.
Sur le terrain, la solution passe par une vanne mélangeuse thermostatique placée en sortie de ballon. Elle mélange l’eau très chaude du stockage solaire avec de l’eau froide pour délivrer une température stable et sûre au réseau de distribution. Sans cette vanne, un pic de production solaire en été pourrait envoyer de l’eau brûlante dans les canalisations, tandis qu’un déficit d’ensoleillement laisserait l’eau en dessous du seuil sanitaire sans déclenchement de l’appoint.
Différentiel de température et circulateur : le binôme qui pilote le circuit solaire

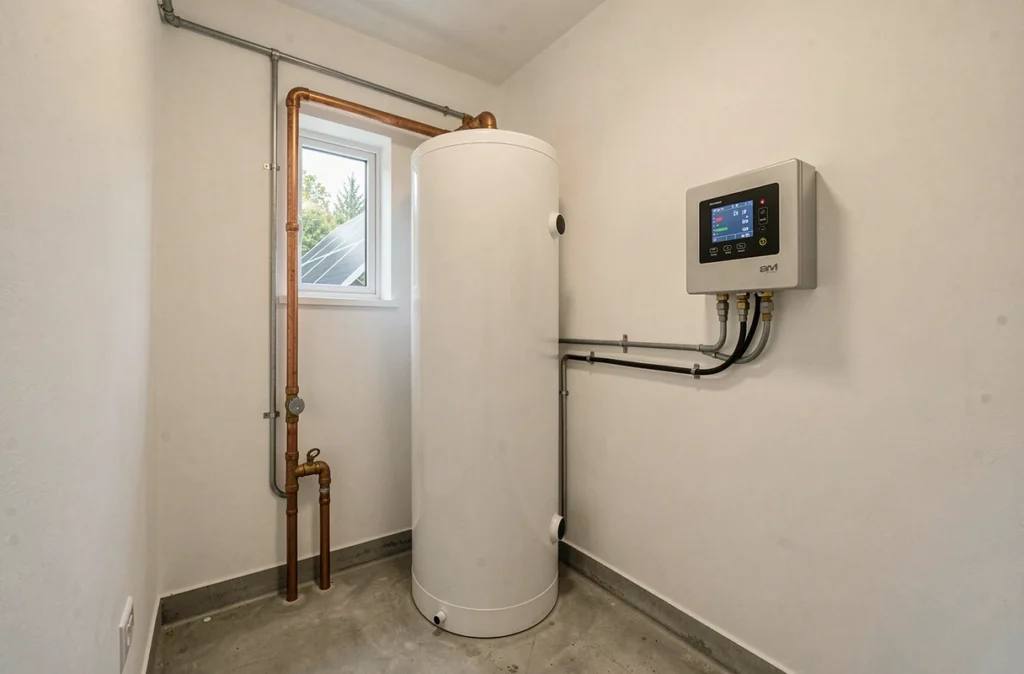

Le régulateur solaire compare en permanence deux sondes de température. L’une est fixée sur le capteur (ou en sortie de capteur), l’autre dans la partie basse du ballon de stockage. Quand l’écart dépasse un seuil programmé (le différentiel d’enclenchement), le circulateur démarre et le fluide caloporteur circule entre les panneaux solaires thermiques et l’échangeur du ballon.
Quand l’écart se réduit en dessous d’un second seuil (le différentiel d’arrêt), le circulateur s’arrête. Ce fonctionnement par différentiel évite deux situations problématiques :
- Le circulateur tourne alors que les capteurs n’apportent plus assez de chaleur, ce qui refroidit le ballon au lieu de le chauffer et gaspille l’électricité du circulateur.
- Le circulateur reste arrêté alors que les capteurs ont accumulé une chaleur exploitable, ce qui entraîne une surchauffe des panneaux et une perte d’énergie gratuite.
- Le fluide caloporteur stagne trop longtemps à haute température dans les capteurs, ce qui accélère sa dégradation chimique et raccourcit la durée de vie de l’installation.
Sur la plupart des régulateurs du marché, le différentiel d’enclenchement se règle entre 5 et 10 degrés, et le différentiel d’arrêt entre 2 et 4 degrés. Les retours varient sur ce point selon le type de capteur (plan ou tubulaire) et la longueur du circuit hydraulique.
Panneaux solaires thermiques et surchauffe estivale : limiter la température sans perdre en rendement
En plein été, un circuit solaire thermique bien dimensionné peut produire bien plus de chaleur que nécessaire. Le ballon atteint sa température maximale en milieu de journée, et les capteurs continuent de chauffer un fluide qui n’a nulle part où déposer ses calories. C’est la surchauffe, un problème récurrent sur les installations solaires surdimensionnées ou sous-utilisées (absence prolongée des occupants, par exemple).
La régulation gère cette situation de plusieurs façons. La plus courante : une fonction de refroidissement nocturne programmée dans le régulateur. Le circulateur redémarre la nuit pour faire circuler le fluide caloporteur dans les capteurs, qui dissipent alors leur chaleur vers l’extérieur par rayonnement. Le ballon perd quelques degrés, ce qui libère de la capacité de stockage pour le lendemain.
D’autres systèmes utilisent un aérotherme (échangeur à air forcé) pour évacuer le surplus de chaleur. Cette solution est plus fréquente sur les installations collectives où la surchauffe peut endommager le fluide caloporteur et les joints du circuit.
Un capteur solaire thermique voit son rendement baisser quand sa température de surface augmente. Autrement dit, maintenir le capteur à une température modérée grâce à une circulation régulière du fluide améliore la quantité totale d’énergie récupérée sur la journée. La régulation de température n’est pas seulement une protection : c’est un levier direct de performance.
Certification des capteurs et fiches d’opération standardisées : les prérequis souvent ignorés
Pour bénéficier des aides financières (primes CEE notamment), les capteurs solaires thermiques doivent répondre à des critères précis. Les fiches d’opération standardisées imposent une surface minimale de capteurs d’au moins 2 m² et une certification Solar Keymark ou CSTBat des capteurs installés.
Ces exigences ne portent pas directement sur la régulation, mais elles conditionnent le dimensionnement du système, qui lui-même détermine le comportement thermique de l’installation. Un capteur certifié avec une surface correctement calculée produit une courbe de température prévisible, ce que le régulateur peut piloter efficacement. Un capteur sous-dimensionné ou non certifié introduit des écarts de performance qui compliquent la régulation et augmentent la sollicitation de l’appoint.
- Vérifier la certification Solar Keymark ou CSTBat avant l’achat, pas après l’installation.
- S’assurer que la surface de capteurs dépasse le seuil minimal requis par les fiches d’opération standardisées pour l’éligibilité aux aides.
- Faire contrôler le réglage du différentiel de température par l’installateur lors de la mise en service, et le consigner par écrit.
Un système solaire thermique bien régulé ne se résume pas à un bon régulateur. C’est l’adéquation entre la surface de capteurs, le volume du ballon, le réglage du différentiel et la vanne thermostatique qui garantit une eau à la bonne température, en toute saison et sans gaspillage d’énergie.
